Alimentation pc bureau (alimentation ATX)

1/ Les formats
1.1 AT:

* Connecteur:


* Brochage:

1 Power Good (Alimentation correcte)
2 +5V
3 +12V
4 -12V
5 Gnd
6 Gnd
7 Gnd
8 Gnd
9 +5V
10 +5V
11 +5V
12 +5V

1.2 - ATX:

C'est le format actuellement le plus répandu.

* Connecteur 20 broches


* Brochage

1 +3.3V (Orange)
2 +3.3V 2 Orange)
3 Gnd (Noir)
4 +5V (Rouge)
5 Gnd (Noir)
6 +5V (Rouge)
7 Gnd (Noir)
8 Pw-OK (Gris)
9 +5Vsb (Violet)(+5V Stand By)
10 +12V (Jaune)
11 +3.3V (Orange)
12 -12V(Bleu)
13 Gnd (Noir)
14 PS-On (Vert)(niveau bas = Marche)
15 Gnd (Noir)
16 Gnd (Noir)
17 Gnd (Noir)
18 -5V (Blanc)
19 +5V (Rouge)
20 +5V (Rouge)

* Connecteur 24 broches (dit parfois "BTX" )


* Brochage


* Connecteur 4 broches



(sur la carte mère)



(sur le cable)

Référence des connecteurs:
4 PIN MOLEX 39-29-9042 sur la carte mère
4 PIN MOLEX 39-01-2040 sur le cable

* Brochage

1 Ground
2 Ground
3 +12V
4 +12V

Pour ceux voullant aller plus loin sur le format ATX: ATX12V Power Supply Design Guide v2.2 (de mars 2005 - en anglais)

1.3 - Flex-ATX:

Utilisé principalement dans des boîtiers Micro-ATX et autres barebone afin de gagner de la place.

Il s'agit principalement d'une variation sur le volume physique de l'alimentation ATX. Ses connecteurs sont identiques.

1.4 - WTX:

Il s'agit d'un format spécifiquement utilisé dans les serveurs qui dispose d'un connecteur 24 broches (identique à celui en ATX) + un de 8 broches.

1.5 - Les autres connecteurs présents:

* Les Molex

* Connecteur d'alimentation S-ATA

Utilisé pour alimenter les disque dur à cette norme.

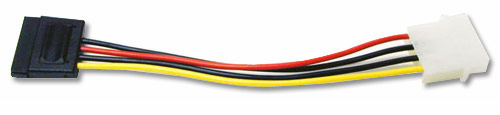

Il existe également des adaptateurs MOLEX -> S-ATA



* Le 6 broches "PCI Express"

Introduit en été 2005 d'abord par nVidia puis repris par ATI, ce connecteur sert à alimenter les cartes graphiques PCI Express les plus gourmandes en énergie.

Il existe également des adaptateurs MOLEX -> 6-PIN



2/ Puissances nécessaires, consommées et fournies (ou quand le marketing nous joue des tours)

Ici sera discuté des puissances "commerciales", des puissances réelles ainsi que des puissances nécessaires en réalité

La qualité et la stabilité de l'alimentation est un des points clés pour avoir un PC stable. C'est pourquoi il est nécessaire d'en prendre une de marque reconnue, gage de qualité et d'eviter à tout pris les "génériques" (et les pseudos marques).


3/ Les incompatibilités alimentation/carte mère

* Antec/Enermax et Asustek

* Seasonic/DFI

Voir Seasonic et DFI ne font pas bon ménage (news PPC du 16/02/2006)
Suite à discution avec de férus utilisateurs de DFI, il apparait que cette news n'a été publié que parceque Nanopoint (importateur de Seasonic) a fait un communiqué à ce sujet.
Ce "problème" était connu depuis plus de 6 mois dans la "communauté" DFIiste et n'existe que sur une certaine série.
Celà ne touche que les utilisateurs faisant fonctionner leur mémoire à 3.3V (donc de gros overclockers).
Et pour palier à celà il suffit de déplacer un cavalier sur la carte mère.


4/ Les marques

4.1/ Recommandées

* Antec
* Enermax
* Fortron
* Hiper
* Seasonic
* Tagan
* Thermaltake


4.2/ A eviter

* Heden
* Dear
* Advance
* Max in Power
* topelite
* eTech


Bref toutes les alims dont le prix est inversement proportionnel à la puissance indiquée !
Bien sur ceci est une recommandation générale, dans certains cas elles peuvent suffir.
Cf. le point 2

5/ Les modèles du moment:

400W --> Fortron Green Power 400W
500W --> Seasonic S12 500W
600W --> Seasonic S12 600W

L'alimentation ATX









Les câbles:









connecter l'alimentation sur la carte mère :





Adaptateur




PATA pour relais des disque dur ide et lecteur graveur




Branchement sur disque dur IDE

(pour le disque SATA, le port SATA remplace le port IDE)
